HDD SERVO

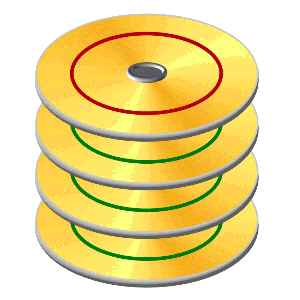

Az első ábrán a servo (piros színnel) egy teljes felületet kíván. Ilyen esetben a többi fejnek (adatokat tartalmazó oldalak - zöld színnel) sávon kell állnia. Ha "lecsúsznak" mechanikai torzulás miatt, akkor képtelenek a korrekt működésre.

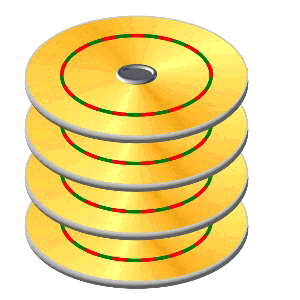

A második ábrán az adatszektorok közötti területre helyezték el a servo adatokat. Ilyenkor minden oldal képes az adattárolásra. Sőt, mechanikai torzulás esetén minden fej képes sávra állni. Ezt a rendszert kétféle megvalósításban használják. Vagy minden felület teljes pozicionálásra képes, vagy itt is lehet kitüntetett oldal. Az utóbbi esetben a drive a durva pozicionálást csak ezen a felületen tudja elvégezni, a többi nem kitüntetett felület adatával csak microstep-et tud végezni. Vagyis csak minimális korrekcióra képes, egy-egy sáv váltására. Adatmentés esetén ilyenkor a fejszerelvény nem "csereszabatos", a mentéshez térben azonos geometriájú hibátlan fejszerelvényt kell "legyártani". Sajnos gyakorlati tapasztalat, hogy 4 fej felett szinte lehetetlen.

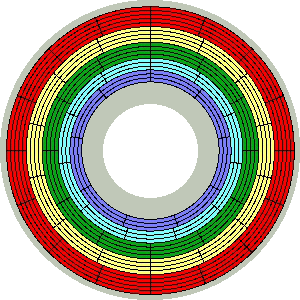

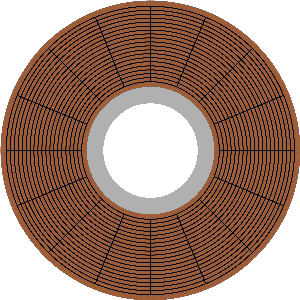

Ezzel közel együtt változott a felületekre felírt adatok rendszerezése is. Régen minden sávra azonos mennyiségű szektor került (első ábra), míg az újabb (megközelítőleg ATA óta) drive-ok már változó szektorszámmal dolgoznak (második ábra). A külső sávokra többet írnak, míg befelé csökkenő a szektorszám sávonként. Ezt 16,32 lépésben szokták legtöbb esetben. Így a felületi bitsűrűség közel állandó az egész felületen.
